新居民宿舍的单相三孔插座怎么正确接地

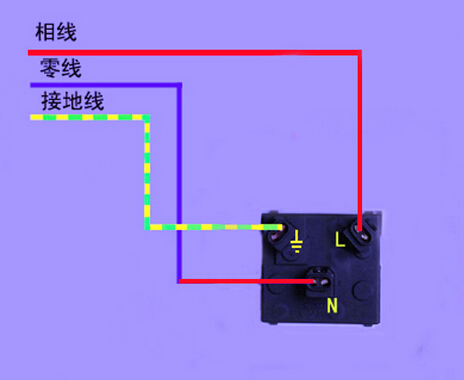

新的居民宿舍,在设计及施工时应考虑安全需要,安装带接地(或接零)孔的单相三孔插座,如图所示。
对于原有居民宿舍,如条件允许,在保护接零系统中。在电源进户处加装零线的重复接地,并引出保护专用零线;在保护接地系统中,可往地下垂直打入保护接地极,在上海及江南一带,地下水位较高及土壤较湿润地区的住户,一般可打一根或两根直径为40mm、长度为2.2m的白铁管,或45×45mm长度为2.2m的角铁作为接地极,接地极之间的距离不小于2.5m。家用保护接零主干线及保护接地主干线以采用带绝缘的铜导线为好,其截面应不小于相线截面的二分之一,且最小截面应不小于1.5mm2,至插座的保护接零及保护接地分支线(铜线)的截面应不小于1mm2,使之具有足够的导电能力和机械强度。具有保护职能的零线或地线,必须连接可靠,且不允许经过开关或熔断器,以确保电气连接的可靠性。
居住在楼上的住户,通常很难自打接地极,因而通常把接地线直接接在自来水水管上。由于水管接头安装时采用麻丝加白漆或聚四氟乙烯薄膜作接头的防漏填料,以致接触电阻值往往甚大,为减小接触电阻,水管接头的两侧应采用良导体进行可靠的电气连接。对于由楼顶水箱供水的住户,例如图3-24中的第四层及第五层住户,若用自来水管作接地保护时,还必须在水箱出水管a处及进水管b处之间(图中虚线所示)作可靠的电气连接,否则,一旦该两层住户中某一连接水管的家用电器外壳漏电时,将导致该两层所有住户的自来水管上,同时出现危险的对地电压。
备注:单相三孔插座属于86插座的类型,技术人员在安装这种墙壁插座时,一定要进行接地线,特别是用于大型空调和热水器等。
